알리익스프레스 D.I.Y 일렉기타 제작기 3편
2023.03.22 - [WAV/커스텀 제작기.] - 알리익스프레스 D.I.Y 일렉기타 제작기 2편
이제 마지막 배선만 남았다.
배선 작업에 앞서
일단 배선을 연결하고 납땜하거나
픽업을 교체해 본 적이 없는 말 그대로
생초보였기 때문에
일단 기본적인 지식을 익히기 위해
구글링을 시작했다.
레스폴은 험버커픽업 2개에 4개의 노브가 있는 구조다.
험험 구조의 배선도를 찾다 보면
아래그림 같은 구조가 많이
검색되는데
아마 기본구조 같았다.
일단 복잡하다ㅋㅋ
일단 친구에게도 물어보고
차분히 파악해 본 결과
Hot 라인은 소리연결
Ground는 접지인 것 같았다.
이 기타의 출처를 알 수 없는
깡통픽업은
2개의 선이 나온다.
(컨덕터라고 하더라..)
어디서 들은 게 있어서
알루미늄 테이프로
실딩을 하고
(추후 흑연실딩으로 바꿔줄 예정)
픽업을 각각
볼륨도브 쪽에
납땜해 준다
스위치에
hot과 ground를
각각 납땜해 준다
글은 쉽게 썼지만
납땜도 처음이라 좁은 부분에
조심스럽게 납땜하느라
정말 힘들었다.
냄새도 독하니 환기를
꼭 하면서 해야 한다.
이 후로는 어렵지 않다.

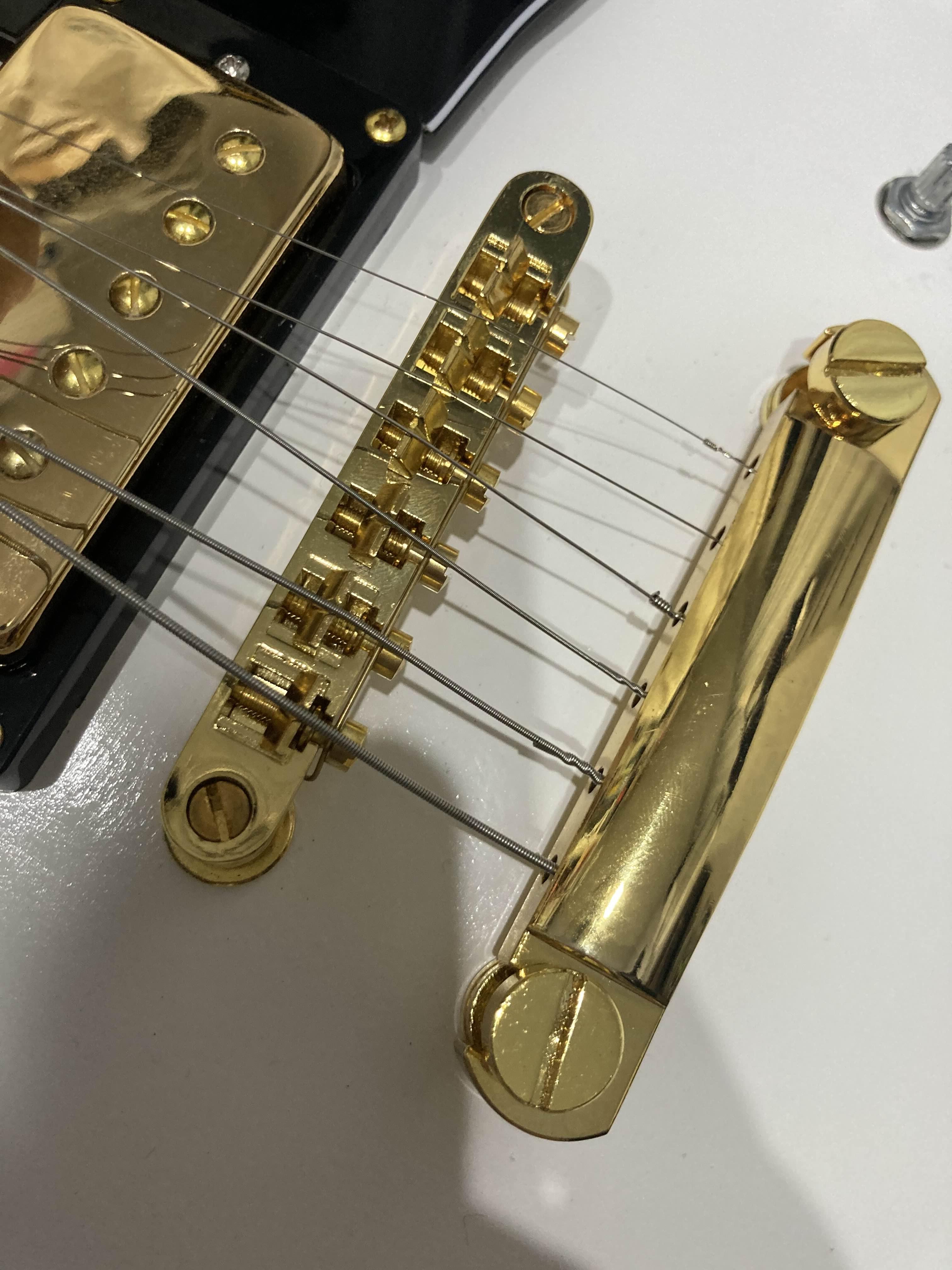

각 노브를 달아주고 테일피스 등의
파츠를 연결하고
기타 줄을 달면 끝이다.
드디어 완성!
길고 길었던 커스텀 제작이
마무리되었다.
사실 배선 부분에서
소리가 안 나서
픽업과
스위치부분을
몇 번을 재납땝했다.
픽업 하나가 불량이 나서
새로 주문해서
달아주기도 했는데
그냥 사서 쓰자 싶었지만..
완성하고 나니 소리도 나쁘지 않고
무엇보다 넥감이
의외로 괜찮아서
자주 연주하고 있다.
결론?
기타는 그냥 사서 치자ㅎ
끗ㅋ
